32.768kHz晶振的应用案例分析
2025-06-12

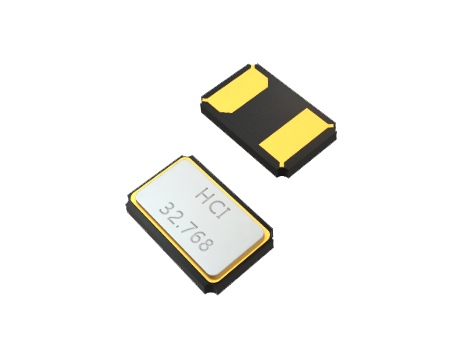

32.768kHz晶振因其高精度、低功耗和稳定的频率特性，广泛应用于需要时间基准或低频时钟的电子设备中。以下是几个典型的应用案例分析：
- 实时时钟（RTC）模块
应用场景：
电子设备的时间记录与同步，如智能电表、物联网设备、服务器主板、汽车电子等。
作用：
32.768kHz是RTC模块的标准频率，因其分频后恰好为1Hz（通过15级二分频：215=32768215=32768），可直接驱动秒脉冲信号。
案例：
智能手表：维持低功耗状态下的时间显示，主CPU休眠时仅RTC工作。
服务器主板：记录事件日志的时间戳，即使断电后通过纽扣电池维持计时。
- 低功耗MCU系统
应用场景：
电池供电设备（如传感器节点、无线遥控器）。
作用：
作为微控制器（MCU）的低速时钟源，在待机模式下降低功耗。例如STM32系列MCU的LSE（低速外部时钟）模式。
案例：
温湿度传感器：每10分钟唤醒一次采集数据，其余时间依赖32.768kHz晶振维持计时，功耗可低至μA级。
- 消费类电子产品
应用场景：
手机、平板电脑、数码相机等。
作用：
为主系统提供辅助时钟，确保即使主晶振关闭时仍能维持基本计时功能。
案例：
智能手机：关机后仍能保存时间，开机时无需重新设置。
- 汽车电子
应用场景：
车载信息娱乐系统、仪表盘、ECU（发动机控制单元）。
作用：
用于事件记录、故障诊断的时间基准，或CAN总线通信的辅助时钟。
案例：
行车记录仪：准确记录事故发生的精确时间（误差±20ppm以内）。
- 医疗设备
应用场景：
便携式医疗设备（如血糖仪、心脏监护仪）。
作用：
确保设备在低功耗模式下仍能定时采集数据或触发警报。
案例：
心脏起搏器：依赖32.768kHz晶振的稳定性来保证脉冲间隔的精确性。
- 工业控制
应用场景：
PLC（可编程逻辑控制器）、工业传感器。
作用：
同步多设备的时序或记录操作日志。
案例：
自动化生产线：多个传感器通过32.768kHz时钟同步数据上传时间。

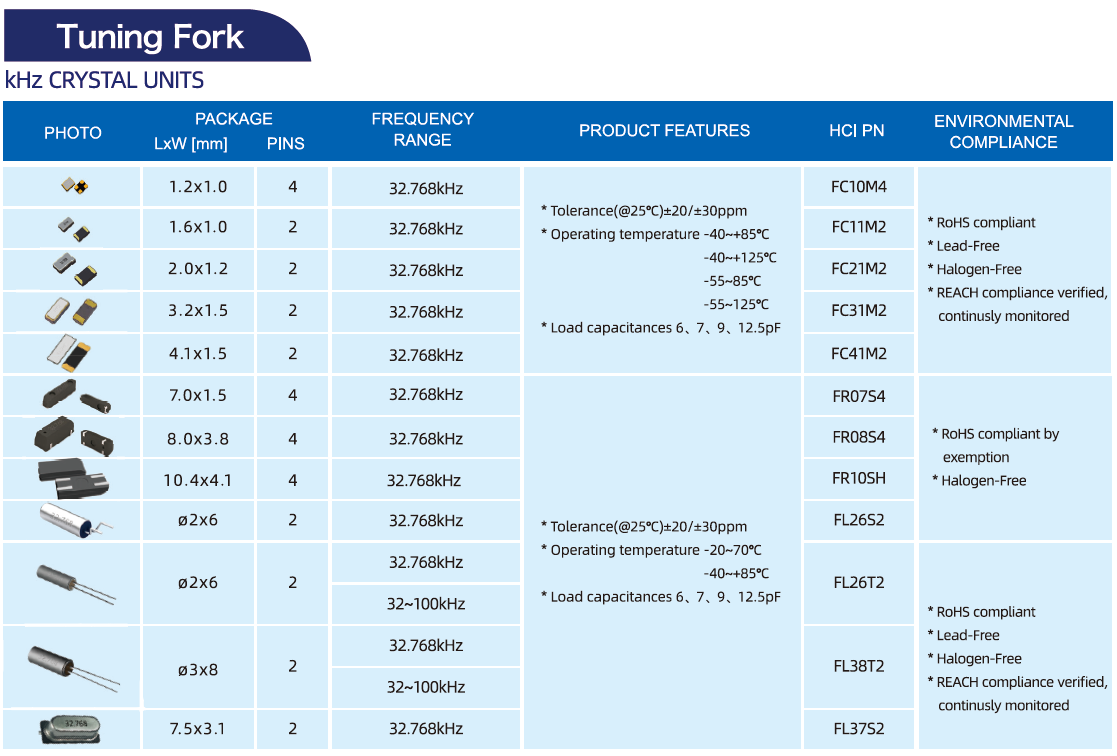

- 设计注意事项
负载电容匹配：需根据晶振规格调整外部电容（通常6~12pF），否则可能导致频率偏移。
PCB布局：晶振尽量靠近IC，走线短且避免高频信号干扰。
温度影响：如需宽温工作（-40℃~85℃），选择高精度晶振（如±5ppm）。
- 常见问题
不起振：可能是电容不匹配、晶振损坏或PCB污染。
频率偏差：检查负载电容或晶振老化情况。
通过合理应用32.768kHz晶振，可显著提升设备的可靠性和能效比。
