隐形冠军，驱动未来！精准晶振：5G智慧灯杆的“脉搏校准器”
2025-07-18
一、5G智慧灯杆和晶振产品的关联性

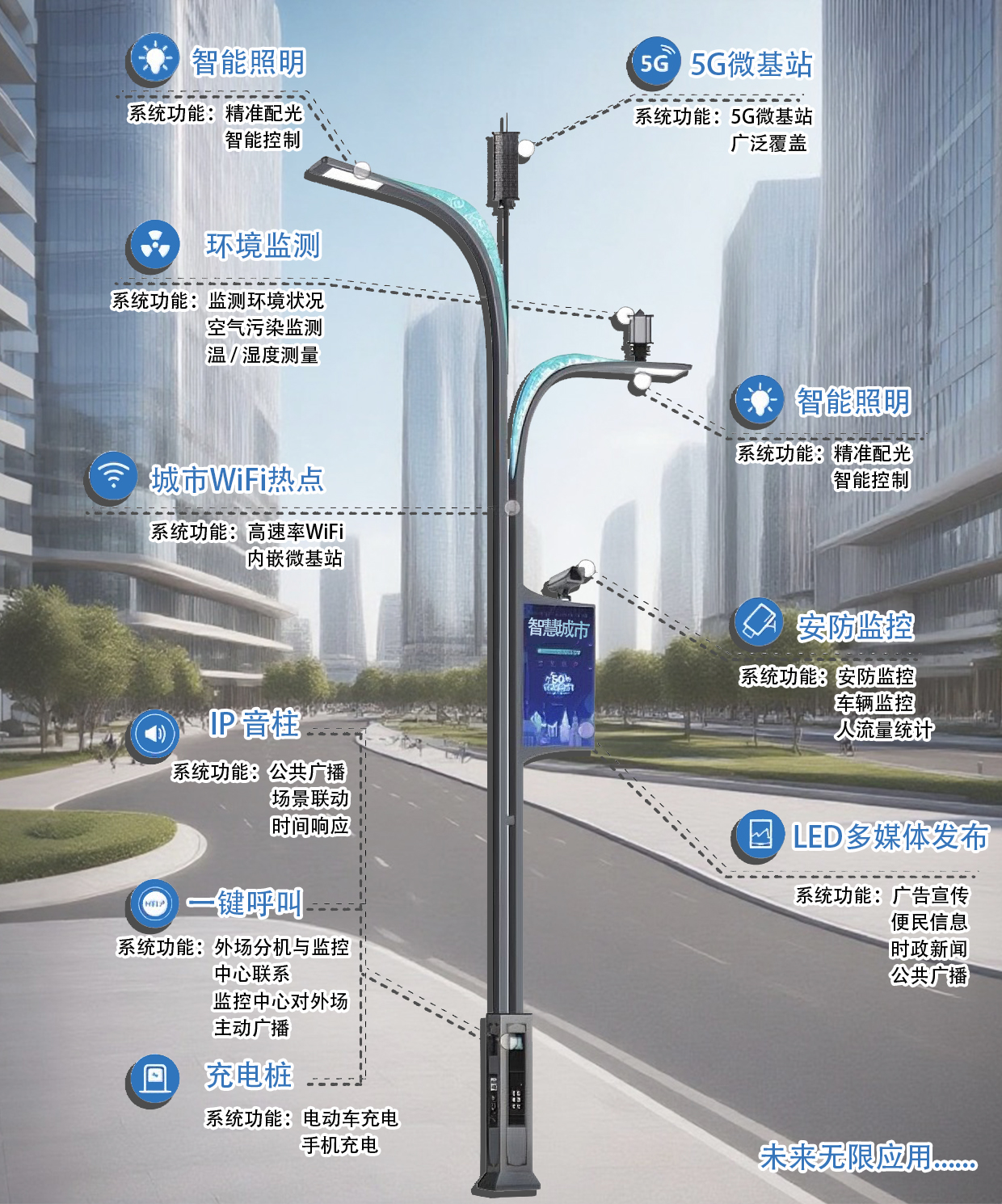

城市的天际线正被重塑，一根根看似普通的灯杆，正悄然进化为集5G通信、智能照明、环境监测、安防监控、信息发布等多功能于一体的5G智慧灯杆——智慧城市不可或缺的神经末梢。
然而，在如此复杂精密的系统背后，稳定、精准、可靠是核心要求。每一个功能模块的完美协同，每一次数据的实时传输，每一刻指令的精准执行，都依赖于一个默默无闻却至关重要的核心元器件：高精度石英晶体振荡器，也就是我们常说的“晶振”。
二、5G智慧灯杆上面都有哪些功能用得到晶振？
1.通信类功能：5G/4G网络覆盖
5G通信的“时钟基准”：5G网络对时间同步精度要求极高（纳秒级）。灯杆上的5G微基站/AAU设备，依赖高稳低相噪晶振提供稳定的时钟信号，确保高速、低时延的数据传输与无缝切换，是5G信号稳定覆盖的基石。
核心设备：5G微基站、4G射频单元
用到的晶振：温补晶振（TCXO）
常用频率：10-40MHz
精度：±1ppm（-40℃至 + 85℃）
功耗：工作电流≤5mA，待机电流 2μA
推荐封装：5032,3225,2016
产品优势：
高精度同步：满足 5G 微基站对 IEEE 1588v2/PTP 协议的纳秒级同步要求，确保路灯间数据传输的时序一致性。
低功耗设计：待机模式下电流极低，适合太阳能供电的智慧路灯，延长设备续航时间。
小型化适配：紧凑封装节省 PCB 空间，便于集成到路灯杆内的狭小空间中。
2.感知类功能：环境监测与安防
万物互联的“同步节拍”：环境传感器、摄像头、LED显示屏等海量物联网设备集成于灯杆。高精度、低功耗，强抗干扰为这些设备提供统一、精确的时间基准，保障数据采集、传输与处理的同步性，让感知更敏锐，决策更及时。
核心设备：温湿度传感器、空气质量检测、智能摄像头、噪声检测麦克风
用到的晶振：无源晶振和有源CMOS，差分LVPECL、LVDS以及高精度温补晶振
常用频率：32.768KHz，11.0592MHz，50MHz，200MHz
推荐封装：3215,3225,5032
产品优势：
低功耗：传感器常依赖太阳能供电，晶振需支持 μA 级休眠电流和动态功耗管理，确保设备长期离线运行。
抗干扰能力强：采用差分输出（如 LVDS）或金属屏蔽封装，减少电磁干扰对传感器模数转换的影响。
快速启动和稳定性：可以在 5ms 内完成启动，确保摄像头在电力恢复后迅速进入工作状态。
3.交互类功能：信息发布与应急服务
视觉交互的“节拍器”，生命线的“防抖开关”：在5G共享智慧灯杆的交互类功能中，晶振（晶体振荡器）作为时序控制的核心元件，直接影响用户交互体验的实时性、流畅性与可靠性。
核心设备：LED信息屏、紧急呼叫按钮
用到的晶振：无源晶振，有源差分LVPECL/LVDS输出晶振和温补晶振
常用频率：32.768KHz、10MHz，26MHz、75Mhz、100MHz、125Mhz
推荐封装：3215,3225,5032
产品优势：
高稳定性：差分信号可抑制共模噪声，减少长距离布线（如显示屏模组到主控板）的信号衰减。确保高分辨率图像数据传输的时序精度，避免画面卡顿或撕裂。
宽稳状态下稳定：支持宽温运行，采用加固设计抵御高温环境下的热漂移，避免 LED 像素因温漂导致的亮度或颜色偏差。
快速响应及长寿命：启动时间≤5ms，确保紧急呼叫模块在触发后迅速建立通信连接；年老化率≤±3ppm，减少设备维护频率。
4.控制类功能：智能照明与能源管理
光环境的“精密调音师”，能源转换的“效率守护者”：在5G共享智慧灯杆的控制类功能中，晶振（晶体振荡器）是系统实现精准时序控制、高效能源管理和稳定运行的核心保障。
核心设备：智能调光模块、光伏储能系统
用到的晶振：有源差分晶振（LVPECL输出）
常用频率：25-100MHz
推荐封装：3225,5032
产品优势：
高精度：智慧灯杆需要精确控制灯光的亮度、开关时间等，高精度的晶振可以确保调光的准确性和稳定性，避免出现亮度不均匀、闪烁等问题。同时，在与 5G 网络进行通信时，也需要高精度的时钟来保证数据的准确传输和同步。
高稳定性：智慧灯杆一般安装在户外，会面临温度变化、湿度变化、振动等各种复杂的环境因素。这就要求晶振具有高稳定性，能够在不同的环境条件下保持频率的稳定，确保调光模块的正常工作。例如，在高温环境下不会出现频率漂移过大，导致调光失控的情况。
小体积：智慧灯杆内的空间通常比较有限，尤其是对于一些集成了多种功能模块的智慧灯杆，需要晶振的体积尽可能小，以便更好地进行布局和安装，不占用过多空间，方便设计和生产。
5.扩展功能：车路协同与边缘计算
毫秒级响应的“生命线”，数据洪流的“实时过滤器”：在5G共享智慧灯杆的车路协同（V2X）与边缘计算系统中，晶振是实现高精度时空同步、低时延数据处理的核心基石，直接关系道路安全与交通效率。
核心设备：RSU路测单元（车联网）、边缘计算网关
用到的晶振：有源差分（LVDS和HCSL输出）
常用频率：156.250MHz，
推荐封装：3225，5032
产品优势：
高精度与高稳定性：RSU 和边缘计算网关需要准确地进行数据传输、处理以及与其他设备的同步等操作。高精度的晶振能确保时钟信号的准确性，避免因频率偏差导致的数据传输错误、处理延迟等问题。同时，在不同的环境条件下，如温度、湿度变化等，也能保持稳定的频率输出，保证设备的正常运行。
小体积：RSU 和边缘计算网关内部空间通常较为紧凑，尤其是智慧灯杆中可能还会集成其他多种功能模块，这就要求晶振的体积要尽可能小，以便更好地进行电路板布局和安装，节省空间，方便产品的设计和生产。
低功耗：为了降低 5G 智慧灯杆的整体能耗，减少运营成本，同时也为了适应一些可能采用太阳能等可再生能源供电的场景，晶振需要具备低功耗的特性，以降低设备的耗电量。
宽温工作特性：由于智慧灯杆是户外设备，会面临不同的气候条件，温度变化范围可能很大。所以晶振需要具备宽温工作能力，能够在低温和高温环境下都保持稳定的性能，一般要求能`在 - 40℃至 + 85℃甚至更宽的温度范围内正常工作。
快速响应能力：在一些场景中，设备可能需要快速地对各种指令或信号做出反应，这就需要晶振能够快速启动并提供稳定的时钟信号，以确保 RSU 和边缘计算网关能够及时地进行数据处理和传输等操作。
三、为什么智慧灯杆特别依赖高性能晶振？
1.严酷环境：户外温度剧变（-30℃~70℃）、湿度、雷击、震动；
2.系统复杂性：15+种设备需时序协同，时钟偏差>1μs即可能导致数据错乱；
3.5G高频挑战：毫米波对相位噪声极度敏感，劣质晶振直接降低信号信噪比。
四、结语
晶振虽小，却是保障数万元级智慧灯杆系统 7×24小时可靠运行 的隐形支柱。选配时需重点关注 频率稳定性、温漂系数、老化率 三大指标，避免因时钟失效导致“智能”变“智障”。
