VCXO（压控晶体振荡器）产品介绍
一、产品概述
压控晶体振荡器（Voltage Controlled Crystal Oscillator，简称VCXO）是一种通过调节外部控制电压来改变输出频率的晶体振荡器。其基于晶体振荡器的高稳定性，同时具备频率可调特性，广泛应用于对频率精度要求较高的领域。
VCXO以晶体作为谐振元件，具有高Q值，能够提供非常稳定的频率输出。通过引入控制电压，VCXO的频率在一个较小的范围内可以被微调，满足时钟同步或信号调整的需求。
二、工作原理
VCXO的核心组件是石英晶体和振荡电路。当控制电压变化时，变容二极管的电容值会随之改变，从而影响振荡电路的总电容。这种电容的变化会导致振荡频率发生细微的偏移。控制电压越大，频率偏移幅度越大，因此，VCXO可以根据外部输入电压对频率进行微调。其调节范围虽然较小，但对于频率精度要求极高的应用来说，足够满足需求。
三、产品特性
- 频率稳定性高：VCXO采用石英晶体作为核心元件，具有非常高的频率稳定性，适用于精密时钟和同步系统。
- 频率可调：通过调节控制电压，可以在一定范围内对输出频率进行微调，通常调节范围为几ppm到几十ppm。
- 低相位噪声：VCXO在高频率应用中具有较低的相位噪声，能够确保输出信号的高质量。
- 温度稳定性好：产品在-40℃到+85℃的宽温范围内仍能保持高精度和稳定性，适用于各种环境条件。
四、应用领域
- 通信系统：VCXO广泛用于无线基站、交换机、光纤通信设备等通信系统中，帮助实现时钟的同步和信号的精确控制。
- 网络设备：在路由器、交换机等网络设备中，VCXO用于生成高精度的时钟信号，确保数据传输的准确性和同步性。
- 音视频设备：在高端音频和视频处理设备中，VCXO用于生成低抖动的时钟信号，确保音频和视频信号的同步处理，提升播放质量。
- 测试测量仪器：VCXO在频率计、信号发生器等精密仪器中发挥关键作用，用于精确的频率生成和调整。
- 卫星和导航系统：VCXO的高精度调节特性适用于GPS和卫星通讯等导航系统，确保频率的精确调控。
五、产品参数
- 频率范围：1.25 MHz至1500 MHz（具体取决于产品型号）
- 频率调节范围：±50 ppm至±100 ppm
- 输入控制电压范围：0V至5V（可根据产品设计不同）
- 工作温度范围：-40℃至+85℃
- 相位噪声：-135 dBc/Hz @ 1kHz offset @50MHz
- 电源电压：1.8V/2.5V/3.3V/5.0V
六、总结
VCXO凭借其出色的频率稳定性和调节能力，在现代通信、网络、音视频以及测试测量领域扮演着至关重要的角色。通过灵活的电压控制，VCXO为需要频率调整的系统提供了有效的解决方案。无论是在严苛的温度条件下，还是在高精度时钟同步场合，VCXO产品都能够展现其独特的优势。

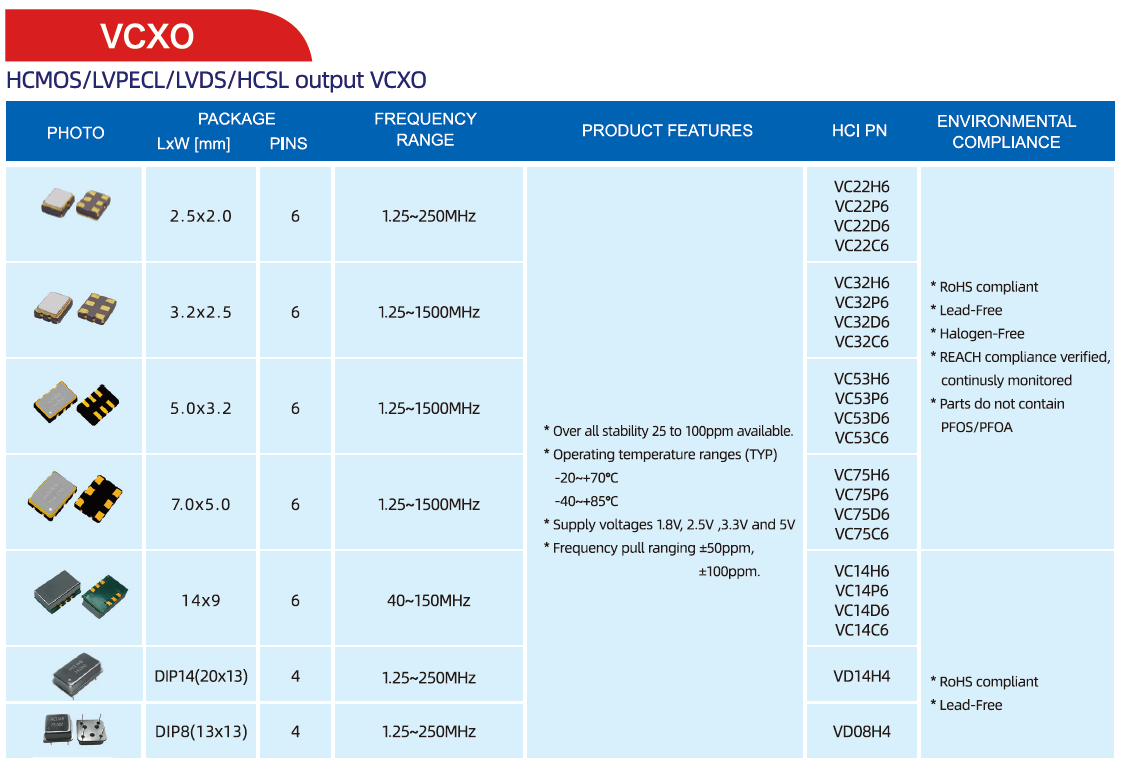

威尼斯提供不同封装模式、低相噪不同输出模式（CMOS，LVDS，LVPECL）VCXO产品：
